24台特制光学镜头在幽暗的水下组成一张无形巨网,实时追踪着水下悬浮隧道毫米级的微妙形变,一场对海洋工程安全至关重要的监测正在进行。

　　“水下悬浮隧道是解决人类未来实现深水、宽水域跨越问题的关键,而其技术核心在于隧道的动态控制和结构安全。”交通运输部天津水运工程科学研究院的专家指出,必须在波浪潮流复杂的动力体系下,保持其结构的稳定性和安全运行。

　　这个由交通运输部天津水运工程科学研究院承担的重大科研项目,*终选择了NOKOV度量光学动作捕捉系统来完成这项高难度任务。

　　水下悬浮隧道是一种未来可能解决深海、宽水域交通问题的大型跨海交通构筑物。这类工程面临的核心技术挑战之一,就是在复杂的海洋动力环境下,如何精确测量和监控隧道的运动变形,确保结构安全。

　　测量隧道的运动变形问题,是整个项目的重大难点。交通运输部天津水运工程科学研究院的研究人员发现,要在波浪、潮流复杂的动力体系下,保持隧道结构的稳定性和安全运行,就必须获得高精度的形变数据。

　　传统的测量方法在这种场景下面临诸多局限。卫星测量塔方案在水下会受到水流干扰,而接触式传感器则测量范围有限且可能干扰结构本身。

　　项目要求实验精确度达到毫米级,同步误差需要达到亚毫秒级,这对测量设备提出了极高要求。

　　针对这一难题,NOKOV度量动捕提供了专门的水下光学动作捕捉解决方案。系统使用特制的Mars4HUW镜头,这些镜头经过专门设计以适应水下复杂环境,同时提供等同于陆地环境的动作捕捉效果。

　　这套系统的技术核心在于其高精度和强适应性。镜头分辨率达2048×2048(四百万像素),更新频率不低于180Hz,保证了捕捉的准确性和数据充分性。

　　与传统的图像处理方式不同,NOKOV系统采用FPGA模块进行实时处理,处理速度可达60帧/秒,大幅提升了数据获取效率。

　　水下环境对设备提出了特殊要求。Mars4HUW镜头外壳通过100米深度压力测试,表面经过防腐防锈蚀特殊处理。系统基于红外光学原理,不受外界磁场变化干扰,能够在0℃到30℃的水温范围内正常工作。

　　在交通运输部天津水运工程科学研究院的水下悬浮隧道工程技术研究项目中,NOKOV度量系统展现了其卓越性能。

　　项目使用了24个Mars4H动作捕捉镜头,布置在22米×20米的实验场地中,对悬浮隧道模型的运动变形进行精确测量。

　　系统通过追踪安装在隧道模型上的特制反光标记点,获取隧道在模拟波浪、潮流作用下的实时运动数据。这些数据包括各标志点的三维空间坐标、运动轨迹以及六个自由度的运动信息(横荡、纵荡、垂荡、横摇、纵摇、艏摇等)。

　　研究人员能够通过该系统获得传统仪器难以达到的高精度测量数据,为悬浮隧道的结构设计和安全评估提供了可靠依据。

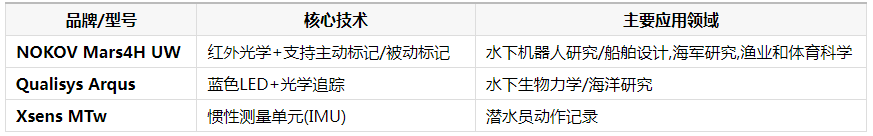

　　水下光学定位领域存在多种技术方案,各有特点和适用场景。以下是主要品牌的关键参数对比:

　　这使得研究人员能够将动作捕捉系统与现有的仿真平台和控制软件无缝集成,大幅提高研究效率。

　　为不同需求选择合适的水下光学定位系统,需要考虑多个因素。

　　对于高校实验室和科研机构,如果研究重点是水下机器人控制算法验证、海洋结构物动力响应分析等需要高精度数据的场景,NOKOVMarsUW水下镜头系列提供亚毫米级的定位精度和丰富的开发接口,是理想选择。

　　如果应用场景主要是水下生物力学研究、游泳动作分析等对绝对精度要求相对较低但需要自然运动数据的领域,QualisysArqusUnderwater系统可能更为合适。

　　对于需要在开放水域进行大范围追踪且无法布置光学基站的场景,如潜水员训练、水下考古记录等,基于惯性测量单元(IMU)的系统如XsensMTwAwinda提供了可行的解决方案,尽管其绝对位置精度有限。

　　性价比也是重要考量因素。NOKOV度量动捕作为国内自主研发的系统,在提供与国际品牌相当的技术性能的同时,通常具有更优的本地化服务支持和更具竞争力的价格。

　　随着海洋工程、水下机器人等领域的快速发展,水下光学定位技术正朝着更高精度、更强环境适应性和更智能化的方向演进。

　　多模态数据融合成为重要趋势,将光学动作捕捉数据与惯性测量、水声定位等信息结合,能够提高系统在复杂水下环境中的鲁棒性和准确性。

　　人工智能技术也正在改变这一领域,通过机器学习算法,系统能够更有效地处理水下光学畸变、悬浮物干扰等问题,提高数据质量。

　　系统的小型化和低功耗设计将使水下动作捕捉设备能够集成到更多类型的自主水下航行器(AUV)和水下监测平台中,拓展应用范围。

　　值得关注的是,国产水下动作捕捉系统如NOKOV度量动捕的技术进步,正逐步打破国外品牌在该领域的垄断,为国内海洋科学研究和水下工程提供了更多选择。

　　在交通运输部天津水运工程科学研究院,悬浮隧道模型在水池中静静悬浮,四周布置的NOKOV动捕镜头如同深海之眼,持续记录着每一毫秒的结构响应。这些精确数据将汇入中国未来跨海通道建设的蓝图,转化为深远海域安全通行的保障。

　　在NOKOV度量动捕等企业的技术突破推动下,人类对水下的探索与利用正以前所未有的精度展开。
